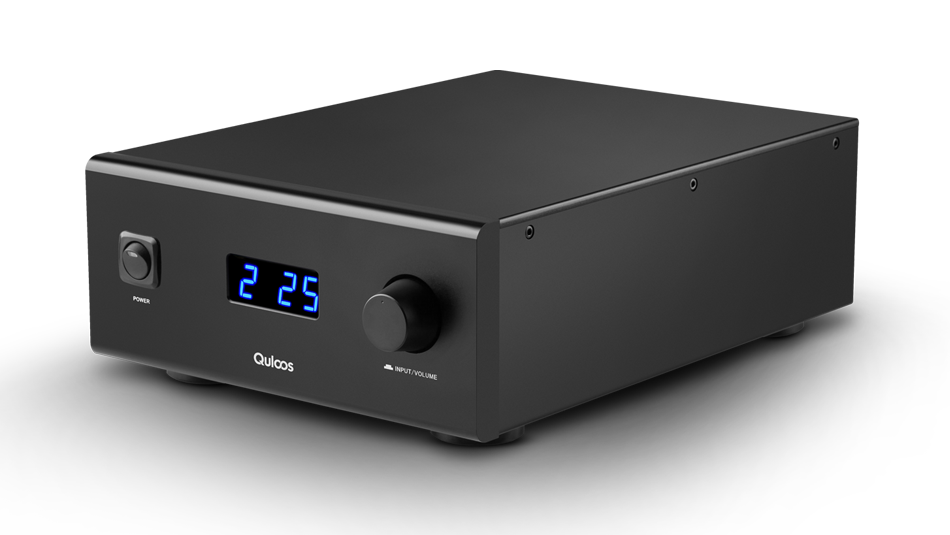

乾龙盛QA690新一代纯数字放大HiFi功放

乾龙盛QA690新一代纯数字放大HiFi功放

  • 发布时间:2016-06-10 09:04
  • 产品价格:3980元(已停产)
  • 产品简介:QA690整个设计过程以“电源为声之母、时钟为声之魂”两大设计思路,同时坚决贯彻“音质压倒一切”、“简洁至上,多个香炉多个鬼”的音乐理念,并采用QLS的新代电源处理技术、零Jitter时钟与数位处理电路、精密隔离电路设计、优秀避震处理技术等调音手段。严谨的设计思路和调音态度,让QA690的声音做到高素质、高还原,同时做到好听又耐听。

产品介绍


得益于乾龙盛音响多年积累的数字音频技术,依托上一代QA100纯数字放大技术的沉淀,现推出新一代纯数字功放QA690。整个设计过程以“电源为声之母、时钟为声之魂”两大设计思路,同时坚决贯彻“音质压倒一切”、“简洁至上,多个香炉多个鬼”的音乐理念,并采用QLS的新代电源处理技术、零Jitter时钟与数位处理电路、精密隔离电路设计、优秀避震处理技术等调音手段。严谨的设计思路和调音态度,让QA690的声音做到高素质、高还原,同时做到好听又耐听。

功能特点

(1). 环保节能,高效率的功率放大。
(2). 输出功率高达160W × 2,可满足大多数音箱的推力要求。
(3). 与时俱进,支持PCM和DSD输入的纯数字功放(DSD在内部转为PCM后,并进行DSP处理)。
(4). 调音延续QA661、QA360LE,声音风格饱满沉稳、宽松大气,素质味道兼具,耐听同时好听。
(5). 坚持时钟为声之魂的设计理念,采用QLS新一代零Jitter时钟与数位处理电路加持本地数位信号异步再生,确保声音结像足够精致、细腻。
(6). 贯彻电源为声之母的设计理念,精选大功率开关电源、20000uF英国发烧主滤波电容,以及整机占比超过70%的电源处理电路,完美实现极致音效。
(7). 真正的纯数字功放,直接将输入的数字信号进行处理和放大,无模拟放大环路,声音通透直接,瞬态优秀,动态幅度大,失真小,定位准确,能很好的演译录音情感。
(8). 好声音不容忽视任何一个细节,从化震、导震两个方面认真调整避震,把大震源(内部开关电源)作为独立个体分别导震、化震,以免太影响其它电路,从电路板及机内线的单独导震与化震到外壳的螺丝钮力都认真调整并严谨对待。


玩法多样,全面应用场景

可与其它数字音源或模拟输入组合系统;也可与乾龙盛的数字音频产品QA661或QA860等组成西装;可选配的XMOS数字界面可构建全功能一体机;输出除可接音箱外,还可接平衡耳机搭建桌面系统……




多个香炉多个鬼--简单更容易出好声

QA690纯数字功放做到真正的纯数字传输和放大。它的工作电路中无有源数模转换和模拟放大等环节的处理,免去解码器和模拟功放等中间设备,省略繁冗复杂的电源线和信号线,直接对接,短信号路径.


电为声之母--电源是影响声音的瓶颈之首

电源的好坏对音响声音表现有决定性的影响,供电系统若被忽视,音效是绝对无法达到顶峰。
电源部分在内部的空间占比达到70%,电源部分的材料成本在所有材料中的占比超过50%。

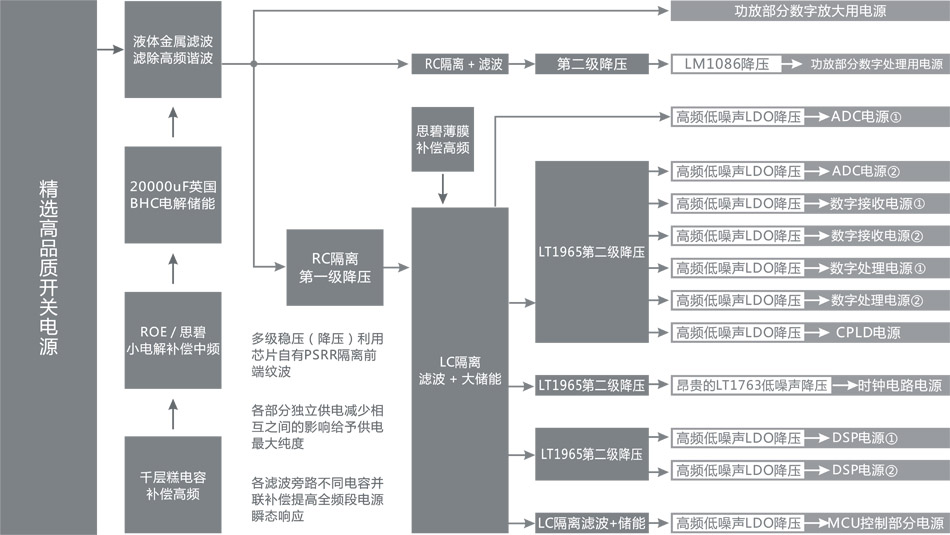

电源框架图

时钟为声之魂--严谨的调音态度

延续QA661的高质量时钟电路,采用超低噪声电源芯片LT1763配合WIMA薄膜电容、NPO贴片电容,声音达到更进一步提升,背景更黑,更加饱满温暧,再增加乾龙盛独有的液体金属滤波器件对时钟信号相噪滤波,声音密度进一步提高且更加细腻。(感兴趣的朋友可以通过查看QA661的研发日志了解这个时钟电路的设计以及晶振的挑选过程,链接是:http://qlshifi.com/bbs/dispbbs.asp?BoardID=2&ID=5086&skin=0 )


追求极致,毫不妥协

为了把声音发挥到极致,电子电路不断优化,各关键元器件数十种反复AB对比挑选,声音满意了,但材料成本比预期高了50%,但为了让更多的发烧友听到我们的作品,Clark坚持不提售价。仅采用航空铝材模具拉伸配合CNC铣制的整机外壳就达到500元/套,(为了避震及EMI要求,从重量,结构,原材料每一个环节都事无巨细,精益求精)。整机使用数颗Holco发烧电阻,瑞士舒特保险丝,被古河F1-03选用的港版台湾荣丰电源插座,Mountain电源翘板开关.  英国倍耐力机内线,万隆喇叭线,松下电容、AVX、NPO电容......,还有下面图片这些昂贵的元器件。为了追求音质的极致,类似的昂贵用料数不胜数。

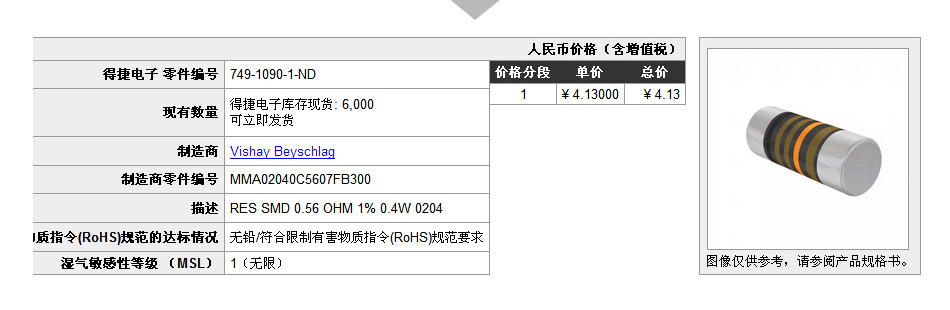

用 户:Clark,你连电阻都要用这么贵的,这近50颗Vishay晶圆电阻都要几百元了,你要造天价机吗?
Clark:不,我要造人人都买得起的好功放,因为这个电阻声音好啊!(圆润).

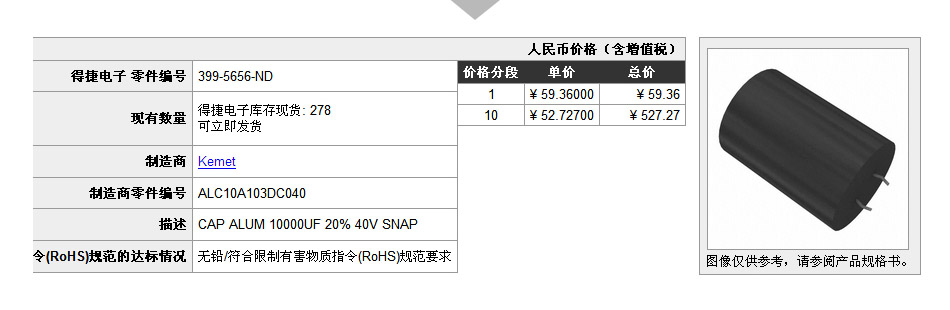

用 户:两颗BHC(被Kemet收购)的发烧电容都百来块了,你为什么不省点钱用红宝石之类的?
Clark:因为它声音好啊!(饱满大气)。

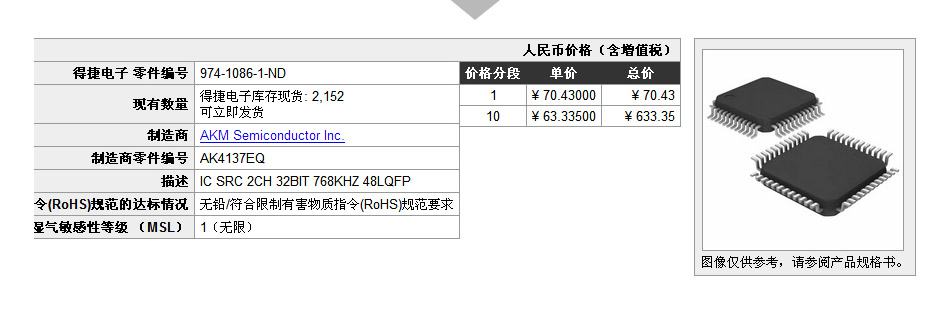

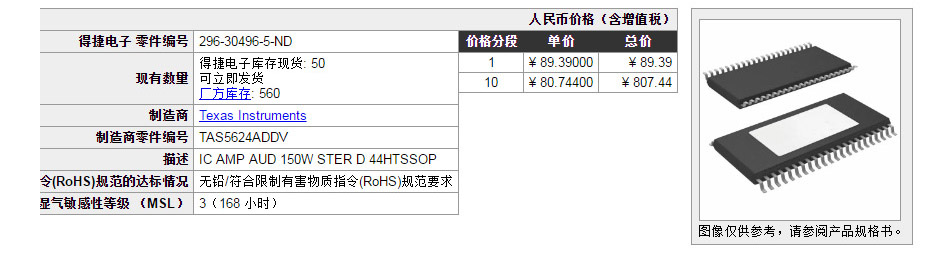

用 户:你用AK4137,两颗TAS5624,DSP,CPLD这几种芯片成本就近400元了,你能不能省点呀?
Clark:因为用了它们声音好啊!

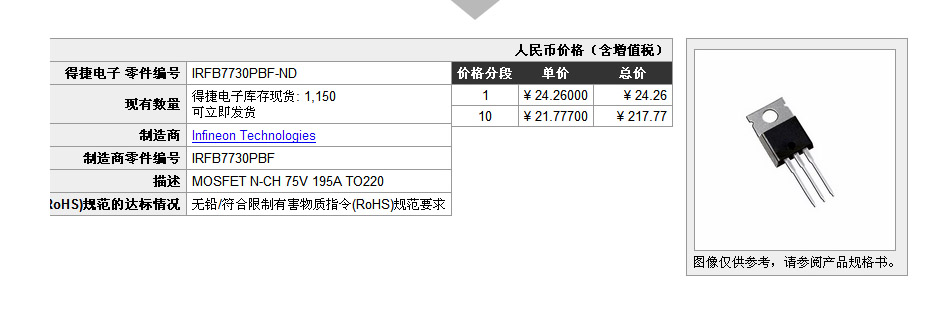

用 户:同样是MOS管,5毫欧内阻的只要几元,你这颗2.6毫欧的IRFB7730要几十元每颗,值吗?
Clark:因为内阻小,声音好啊!(动态大,瞬态好).

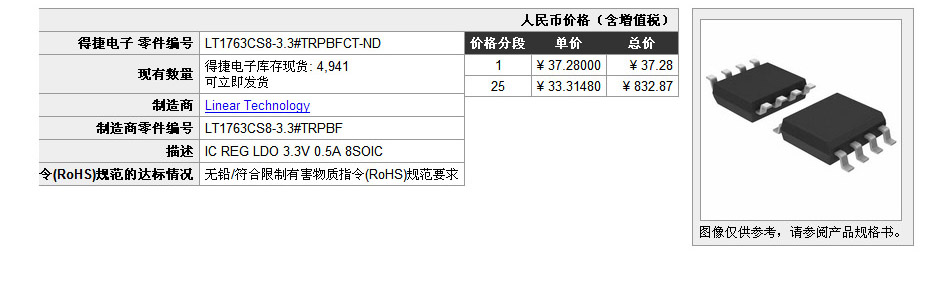

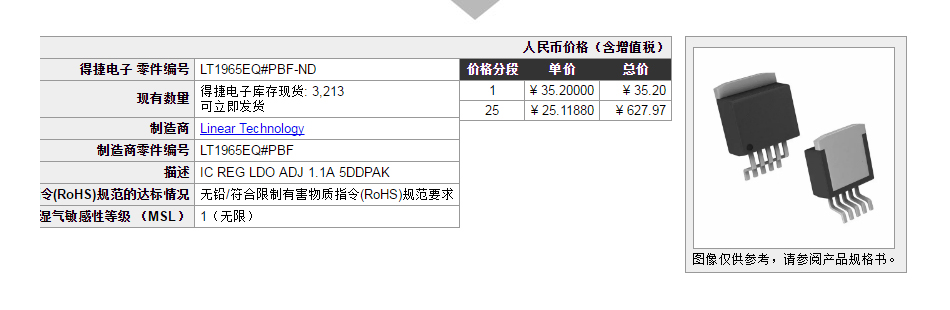

用 户:Clark,你电源用了3颗LT1965,2颗TPS54140,1颗LT1763,近10颗ADP151这几种成本就200多元了吧,如果用78XX与1117只要20元,你傻呀!
Clark:不,因为这些噪声低,声音通透,细腻啊!

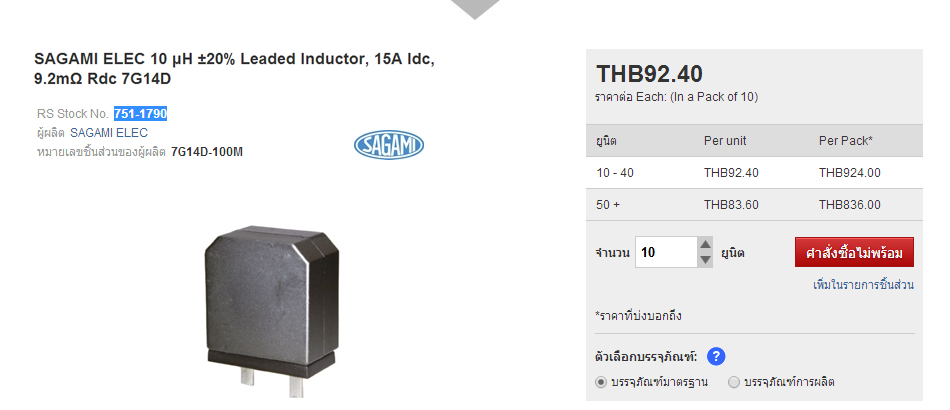

用 户:常规几颗电感至多20元,你用8颗电感近100元成本了,为了好看吗?
Clark:不,材料重要的是性能要好,而且电感很影响声音,这颗电感是专为数字功放设计,用特殊结构扁平线绕制,声音很好。

用 户:哇,我们来简单算一下:外壳500元,晶圆电阻200元,BHC电容100元,主要芯片400元,电源芯片200元,电感100元、Holco发烧电阻与继电器100元,就这几颗料就要1600元,整机料材成本不是要3000元了,
Clark:其实没有了,我们都是批量采购,部分材料价格上会有一些折扣,但净材料成本超过2K还是要的。

用 户:据说国外部分HiFi品牌的定价是总经销利润30%,分销商30%,生产方再毛利30%,这样2K的材料成本加上人工售后成本等算2.5K,那么至少要卖到零售价8000元。
Clark:是的,大品牌,特别是国外很多大品牌好像是这样定价的,有的甚至更高,但我们一方面我们跳过了总经销,可省掉其中的30%,另外我们是属于起步十年不到的小品牌,能让更多的用户用上我们的产品,并且认可其声音表现,才是我们的目的,因此各方的利润我们都有压缩,使得我们的售价要比预想惊喜很多。

用 户:有人说你的QA690有堆料嫌疑?
Clark:其实我真的是不懂去堆料,可能只是长期从事研发的性格吧,太过于执着,每一颗料都要从理论数据到实际听音,去仔细挑选对比,总想每个地方都使用极合适的,以至于成本大超,但反过来我们看看售价4.5万的MBL 1531A,其实也是用了很多好料,其整机材料成本应该超过6K,他只是没有把这些好料对外公布,难道它也是堆料吗。


工作参数

◇ 数字输入:光纤、同轴RCA x 2、模拟输入、并可选配XMOS数字界面模块使其具备USB输入。
◇ 格式支持:16Bit-24Bit,32-192KHz PCM信号以及DSD64 DoP信号(码率、位数自适应)。
◇ 输入切换方式:面板按键或遥控器(数码管显示输入通道,自动保存)。
◇ 音量控制方式:面板编码器或遥控器调整音量,数码管显示当前音量0-80,遥控器可微调左右声音量±5,自动保存。
◇ 高低频补偿:可针对音箱的固有频响缺陷,使用遥控器进行微调补偿高频及低频(默认不补偿)。
◇ 输入电压:AC 90V-130V / 180V-250V(机器左侧开关切换)。
◇ 负载阻抗:2-16欧姆。
◇ 输出功率:4欧姆:2 x 160W,8欧姆:2 x 100W。
◇ 失       真:<0.02%(-2.5dBFS,8欧姆)。
◇ 动       态:101dB(A计权)
◇ 信  噪  比:101dB(A计权)
◇ 分  离  度:97dB
◇ 频率响应:10Hz-20KHz (8欧姆)。
◇ 待机功耗:<13W。
◇ 机器尺寸:(L)300mm x(W)216mm x(H)100mm;不含输出接口及旋钮长度。
◇ 机器净重:5KG。

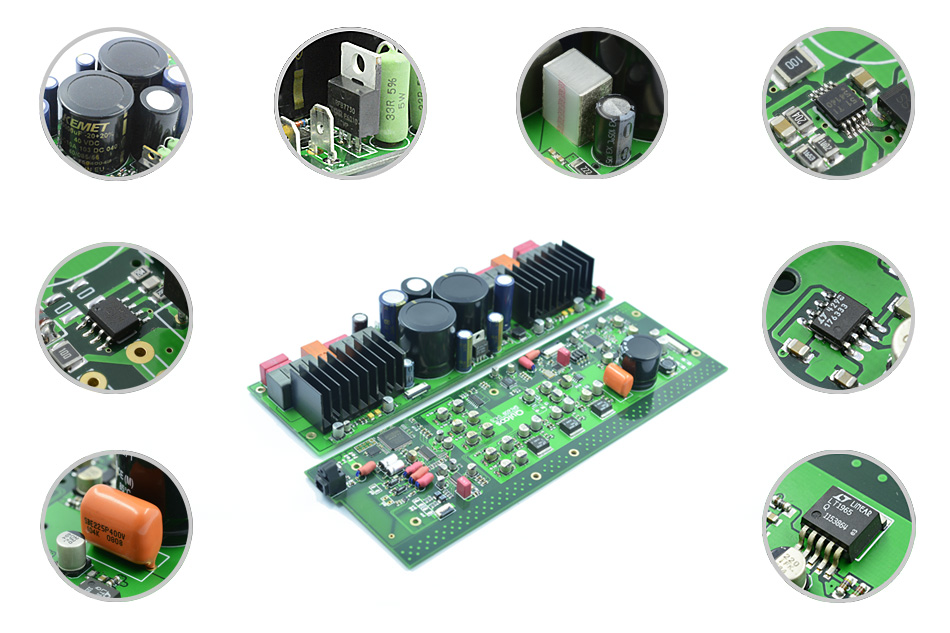

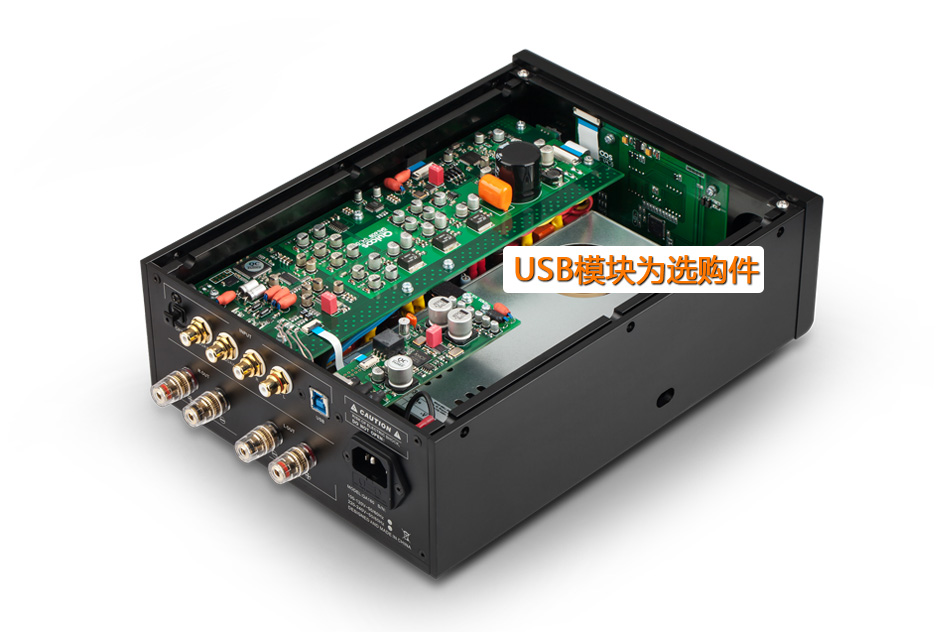

产品内部图

声明:以上内部图片及PCB板图片仅供参考,为了不断提高产品音质及性能,材料或线路如有变更恕不另行通知。

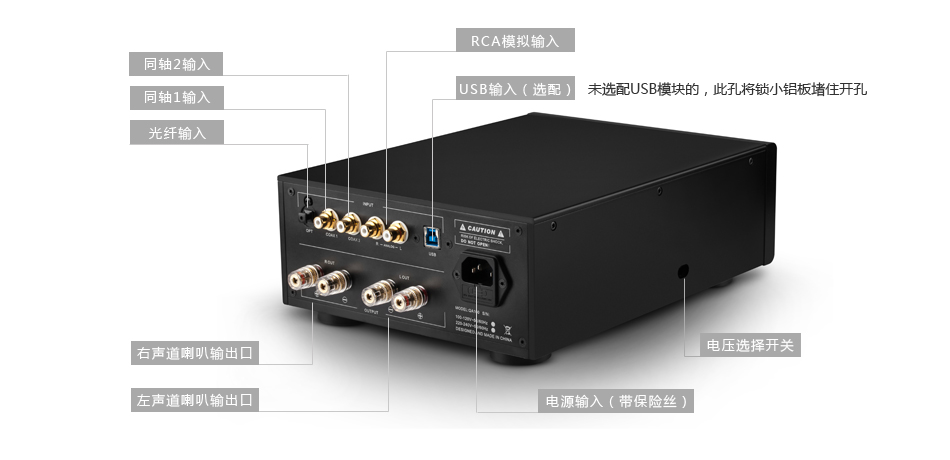

接口说明

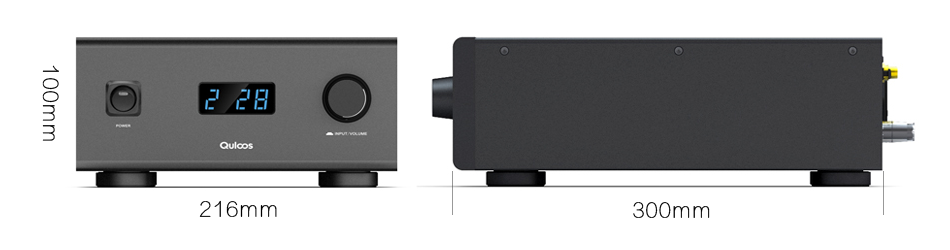

产品尺寸

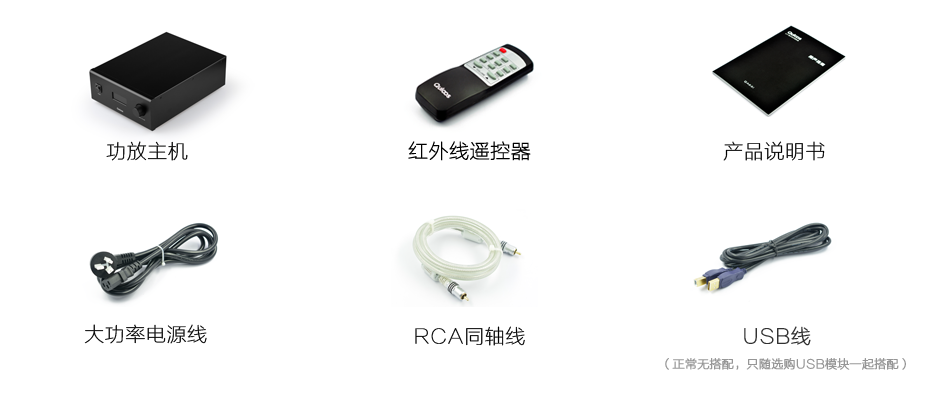

产品清单


售后政策

◎退货:接受七天无条件退货---您收到货七天内,如无任何人为损坏或外观损失,且自付来回运费,我们可以100%退款 。(七天无条件退货只针对官方直接购买,经销商处以实际咨询为准)。

◎保修:非人为损坏免费保修一年。
