● 从源头开始保证HiFi---采用台式数字播放器相同架构
有比较过不同数字播放器、比较过不同数字界面的烧友应该是深有感触,数字音频输出的声音可以有很大的不同,并且对整个系统的影响并不比解码带来的影响小。
QA360播放器数字部分延续于QA860, 仍然采用单片机单线程纯音播放程序。独特的程序架构使数字输出具备极低的时钟抖动(Jitter),同时QA360设计吸取了QA660及QA860的一些设计经验,虽受限于体积与电源无法达到QA860这种高级别台式播放器的水平,但比很多用ARM或消费类方案制作的播放器是有级别上的提升。(就像我们用DVD做数字输出接再贵的解码也无法与CD匹敌一样,因为源头已成了较大瓶颈)
QA360可以播放24Bit / 192KHz高码率的WAV数字音频流,我们知道传统的CD光盘只是16Bit / 44.1Khz,24Bit / 192KHz数字母带的数据 量比传统CD的数据量大5-8倍(一首24Bit / 192Khz的母带歌曲差不多有整张CD的容量),因此数字母带无论是在声场,密度,动态和解析力等都远超传统CD的音质。
QA360支持DIFF和DSF文件(DSD64, 1bit, Stereo)的直接播放, 同时也支持直接播放SACD ISO镜像文件,直接硬件DSD解码输出模拟信号。
● 时钟是数字电路的血液,在数字音频中,更是声音质量的灵魂
QA360将台式HiFi播放器的优质低Jitter TCXO双+壹 晶振引入QA360随身播放器,完美解决音源采样率问题,实现了对各码率及DSD音源的完美采样。

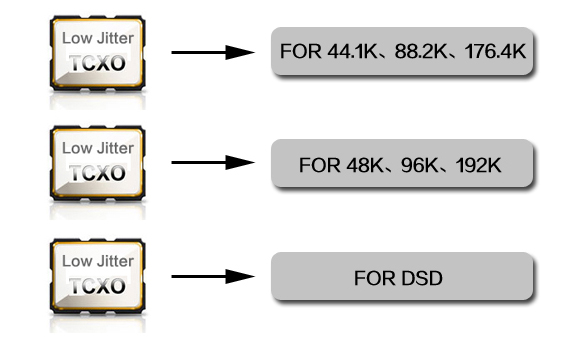

QA360采用3路日本定制超低Jitter TCXO为整机音频提供主MCLK。
因为高码率音乐有两种倍频的采样率,即44.1KHZ和48KHZ倍数,对于音频协议来说,它需要的主时钟是不同的。DSD是使用176.4Khz相同的主时钟,但我们实验发现,处理DSD数据的逻辑控制时钟同样会影响音质,为了尽善尽美达到HIFI音质,我们使用了第三颗低Jitter TCXO。
时钟低Jitter很重要的保证是时钟的供电电源,高频反应速度足够快且纯净的电源是基础,很多产品是用上了昂贵的晶振,看似设计完美,但时钟与主控且用同一个电源,或者电源没有很认真的隔离与滤波,电源的污染给时钟带来了数倍数十倍的相噪,让低Jitter只能出现在时钟厂家的规格书上。
● 随身播放器影响声音的大瓶颈:电源---电为声之母
电源的好坏对音响声音表现有决定性的影响,供电系统若被忽视,音效是绝对无法达到顶峰。
而电源主要的2个关键要素就是电流量与纯净度,充足的电流才能让器材发出动态丰沛的声音,如果电流不足,声音听起来就会闷闷的, 频响打不开,动态出不来; 而干净的电源则是可以降低杂讯以及听觉上的尖锐感。
通常好的台式HIFI产品电源部分的占比都会达到或超过整机的40%,国外部分台式名机电源部分所占面积/成本更是达到整机的50%-70%。

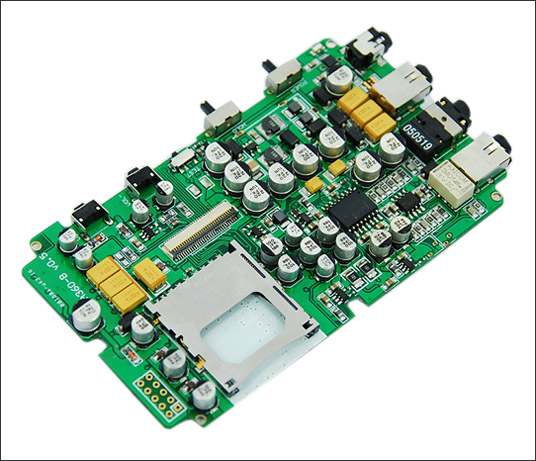

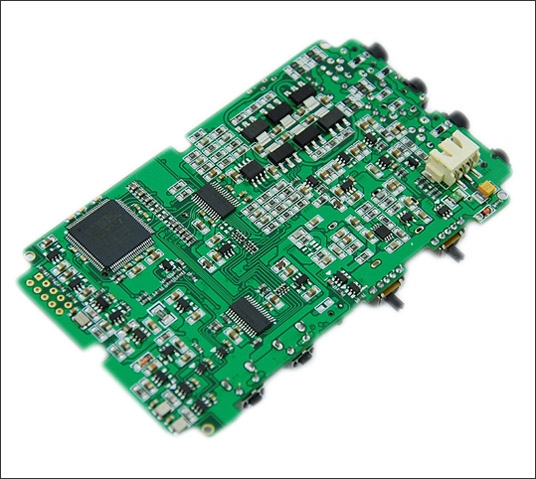

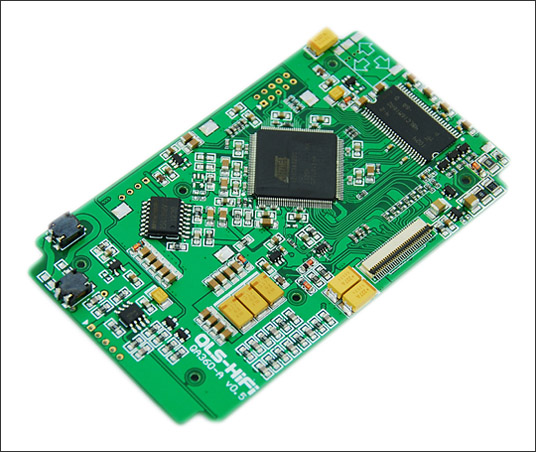

QA360的电源部分在两块PCB板的空间占比达到50%,电源部分的材料成本在所有电子材料中的占比也超过50%.
随身的空间是大的限制,如果我们要在有限的空间内留出更多给电源处理部分,那么其它部分就势必需要做出一些让路; 比如我们有对比过两颗CS4398工作在单声道模式,有对比过用2颗高级别单运放分别放大两个声道,有对比过从DAC到LPF再到耳放两个声道差分完全独立处理与放大,但这些带来的提升远远不能弥补因空间不够减少电源处理电路带来的音质劣化。电源成了短的这块木板,我们必须要留出更多的空间给电源部分,把短的这块木板加长。
关于QA360电源部分的更多说明请浏览: https://qlshifi.com/bbs/dispbbs.asp?boardid=2&Id=3799

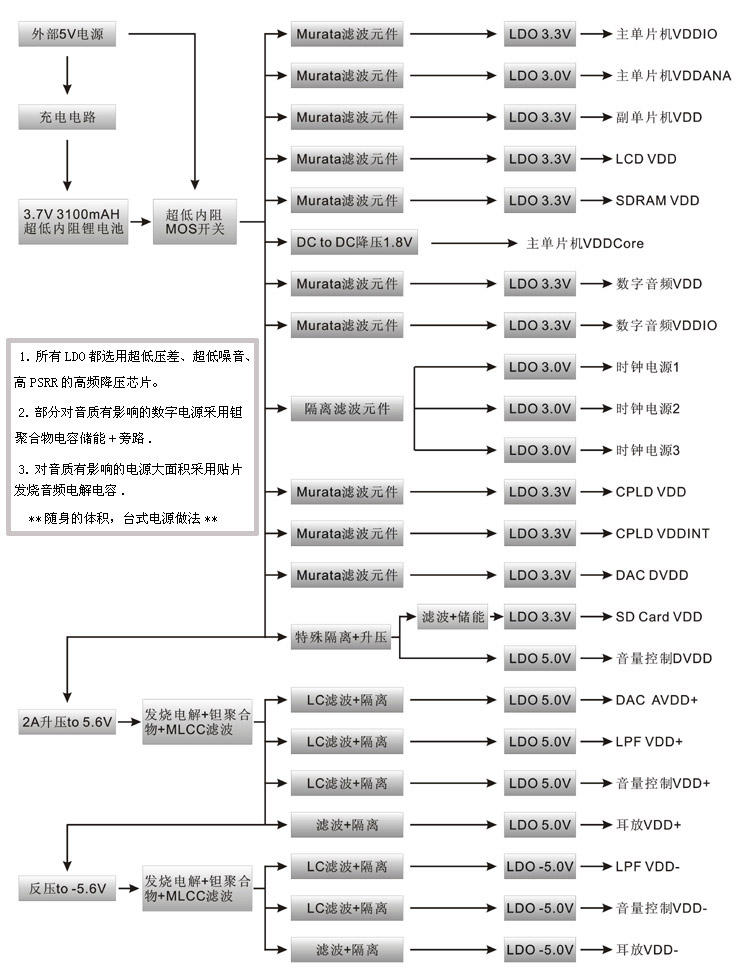

下图是QA360内部电源框图:

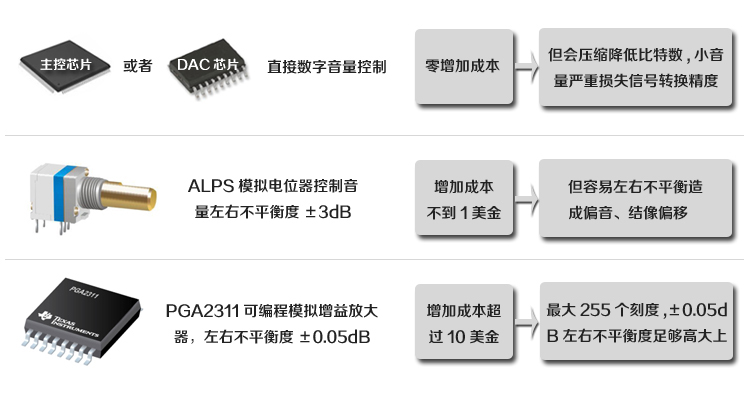

● 音量控制-QA360采用台机音量控制架构完美解决左右平衡与数位损失
模拟电位器低端调节不够精细使高敏耳塞难调到合适音 量,左右不平衡造成偏音、几乎成了不治之症。
数字音量会压缩降低比特数,小音量严重损失信号转换精度,又是毋庸置疑的。
PGA2311是一颗经常在国外几万几十万HiFi器材中出现的音 量控制芯片,是一颗优质音量控制芯片,可以通过编程控制模拟放大器的输出幅度,达到音量控制的目的,要注意它不是一颗传统意义的数字音 量控制,它完全是一个用编程控制的模拟电位器,其控制步长为0.5dB,控制范围为+31.5Db到-95.5Db, 也就是可以有255个刻度,调节可谓足够精细,什么耳机都能容易的找到合适音 量位置。其左右平衡度为+/-0.05dB,相比出厂质量标准定为平衡度+/-3dB的ALPS电位器可以用足够高大上来形容。当然PGA2311原厂批 量订货含关税等USD $8.00的单价(加上相关外围超过10美金)相对于不到1美金每个的ALPS 09型电位器也足够高大上了。
QA360使用PGA2311作音量控制,并给PGA2311足够纯净的电源以保证足够好的声音表现。
●●功能特点●●
※ 具备数字同轴与数字光纤输出,可做为数字转盘独立使用。
※ 自带大推力耳机放大器,能直接推动并推好大部分HiFi耳机。
※ 菜单可选数字滤波(滤除远高于音频频率的带外噪音)缓降与滚降,提供两种声音风格输出。(缓降的声音更自然,人声更醇厚突出; 滚降的测试参数更高,声音层次更好,更清新).
※ 菜单可选DSD信号是否经过数字滤波器,提供两种DSD声音风格输出。(不经过数字滤波器更显SACD的优势,声音明显比传统CD细腻,乐感更好,但通过数字滤波器有更好的测试参数。关于DSD的更多说明可以浏览:https://qlshifi.com/bbs/dispbbs.asp?boardid=2&Id=3855
※ 支持DSD64,1bit DSD文件DIFF和DSF的直接播放,SACD ISO镜像文件的直接播放,直接硬件解码。
※ 支持WAV、FLAC等主流无损格式以及MP3有损压缩格式。
※ 支持24Bit/192KHz等高码率WAV数字音频格式和录音室母带WAV文件的播放。
※ 支持WAV / FLAC与CUE关联文件的播放,CUE支持ANSI,UNICODE,UTF-8编码。
※ 支持SD / SDHC / SDXC,支持上限到128GB SDXC卡(将来可软件升级支持更大容 量SD卡)。
※ OSD支持简体中文、繁体中文、英文。
※ 可通过选购件实现外扩红外遥控功能,未来也许还会推出线控或者高频无线遥控供选购。
●●设计特点●●
※ 单片机单线程程序架构,高实时性,超低Jitter为声音提供高 质量的保证。
※ 真正24Bit数字音频处理内核,支持上限到192K采样。

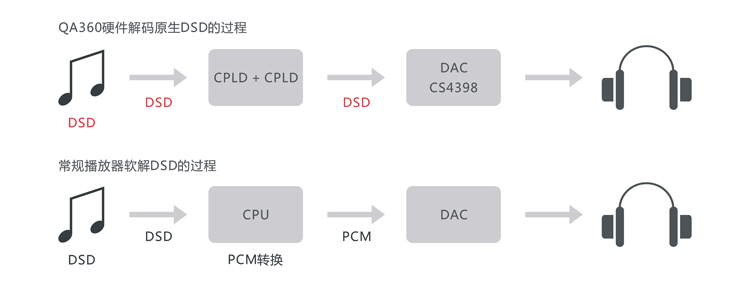

※ CPLD + DAC硬件SACD/DSD解码,更接近录音原声。QA360是支持SACD ISO原生文件直读硬件解码的随身播放器。
※ OPA + 分立三极管构成的耳机放大器使其有非常大的声音推动力与较好的声音控制力。
※ 贯穿极致发烧精神,电池取消损耗较大的常规弹片接触或排线插座连接,改用直接OCC镀银单晶铜电线两端焊接连接,声音更有气势,层次更好。
※ 音量控制电路采用万元级台式前级才用的PGA2311可编程模拟音 量控制,确保好的操控与小的声音损失。
※ 关键部分大规模使用台式HiFi设备才使用的音频电解电容,确保声音听感与素质并存。

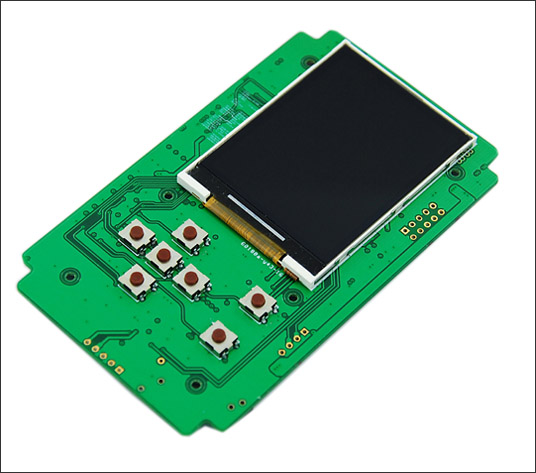

※ 2.4寸TFT显示屏,常规信息一览无遗。
※ 软件的所有功能都是建立在不影响音质的基础上,所有影响音质的功能我们会毫不犹豫的砍掉。
●●规格参数●●
※ 采样位数:16Bit或24Bit.
※ 采样率:44.1Khz、48Khz、88.2Khz、96Khz、176.4Khz、192Khz、DSD 1bit 64FS.
※ 音频格式支持:WAV(支持上限到24Bit/192KHz)、FLAC、APE、AIFF、ALAC、DIFF、DSF、MP3、SACD ISO.
- WAV : 16/24bit, 44.1~192 kHz.
- AIFF : 16/24bit, 44.1~192 kHz.
- FLAC : 16/24bit, 44.1 kHz~48 kHz, compression level 0~8.
- APE : 16 bit, 44.1 kHz, compression level fast and normal.
- ALAC : 16 bit, 44.1 kHz
- MP3 : 16bit, 44.1/48 kHz, 96k bps~320k bps, CBR/VBR/ABR encoding.
- CUE : ANSI / UNICODE / UTF-8 Encoding.
- DSD : DSD64 1bit, Stereo---DIFF、DSF、SACD ISO.
※ 数字输出:同轴(同轴为3.5口输出,需要用3.5转RCA同轴线);光纤(光纤为圆孔输出).
※ 数字输出格式:PCM/DolbyDigital/DTS/DSD(DoPv1.0).
※ 模拟输出:Line Out 3.5输出口 x 1个.
※ 耳放输出:3.5输出口 x 1个.
※ 遥控输入:可通过选购遥控接收线与遥控器实现红外遥控功能(遥控器与QA660、QA860通用).
※ 模拟输出参数:
模拟输出电平:2.0V RMS.
频率响应:0-20Khz.
信 噪 比:116dB.
动态范围:116dB.
分 离 度:101dB.
失 真 度:0.0006%.
耳机输出匹配阻抗:8欧-300欧.
耳放额定输出功率:490mW@16欧,245mW@32欧,55mW@300欧.
※ 解码:CS4398,LPF:AD8620,耳放:OPA + 分立三极管放大耳放.
※ 电池:超低内阻锂电池3.7V 3000-3120mAH.
※ 外置电源或充电器:DC5V2A(内正外负)(可直接用手机移动宝供电或充电).
※ 续航时间:保守10小时(实测播放WAV 16bit 44.1K,屏幕设定10秒自动关闭,播放中有10-20次点亮屏幕切歌,几台样机都超过11小时,另播放DSD/SACD音乐时耗电要增加30%).
※ 充电时间:4-5小时.
※ 主机尺寸:117mm x 72mm x 27mm.
※ 主机净重:260g.

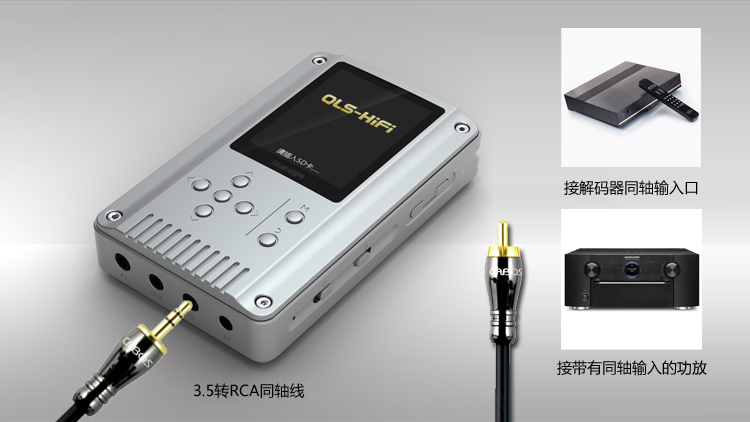

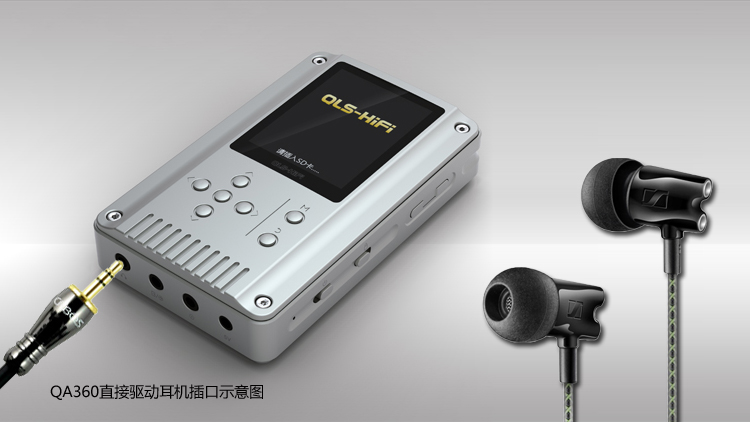

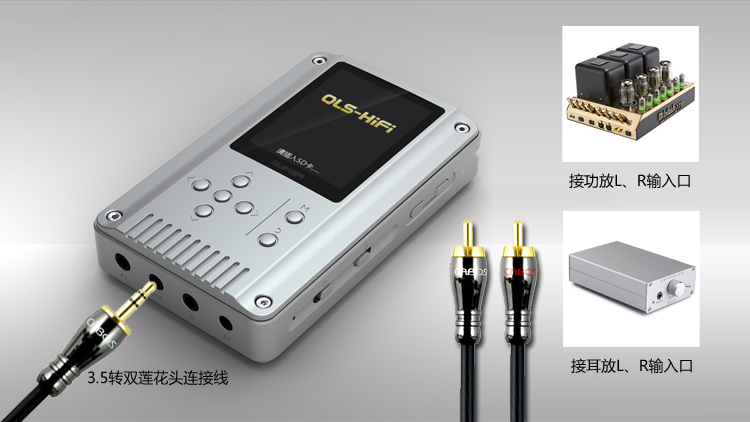

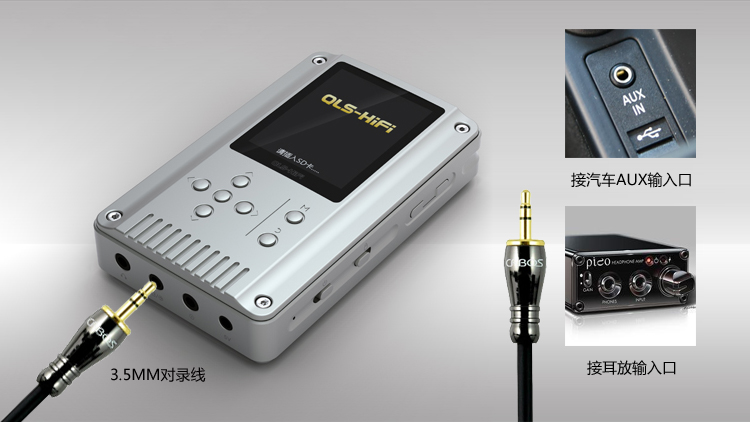

●●播放器各种接法●●(注:示意图中的线材/耳机,不包含在标配内).
●●整套包括●●
1. QA360播放器主机 x 1个.
2. 16GB UHS-I SDHC卡 x 1张.
3. 5V电源(充电器) x 1个.
4. USB 2.0读卡器 x 1个.
5. USB转DC3.5转接线 (可用于连接常规手机充电宝供电或充电) x 1条.
6. 说明书 x 1本.
●售后政策●●
退货政策:接受7天无条件退货---您收到货7天内,如无任何人为损坏或外观损失,且自付来回运费,我们可以100%退款.
保修政策:非人为损坏免费保修1年.
