乾龙盛QL2006 PIC单片机高性能专用编程器 + ICSP在线烧写器

QL2006编程器是一种可靠性高，速度快，具有高性能价格比的PIC专业烧写器，软件采用较新的PIC烧写算法，保证了烧写的高速度，高稳定，同时能第一时间支持PIC最新推出的器件，升级方便，使用可靠.QL2006支持几百种PIC芯片的烧写、读出、加密等功能，同时具备串口和USB两种通信方式，可以直接用USB供电而无需外接电源，真正一线连机，随身携带方便，另外超快的烧写速度以及自动编程的功能是我们选择它的又一理由，QL2006在擦除时能自动保护芯片内部时钟校准值不会被擦除（这是较多通用编程器没有的功能），QL2006采用边编程边校验的方式，这为提高烧写OTP芯片的稳定性又提供了一层保障。

QL2006编程器/烧写器的适用范围:PIC单片机的学习，产品开发，产品调试，PIC单片机的量产烧写。

利用QL2006编程器的自动编程功能，您可以一台电脑连接多台QL2006进行大批量量产烧录，根据芯片的不同您可以在同一台电脑上连接3 - 5台QL2006（只要您电脑的USB口够用，因为很多芯片烧写速度非常快，超过3台编程器可能您不停的取芯片放芯片也忙不过来了）。

编程器硬件特点

■ 外型尺寸：120＊95＊26mm；净重：160g。
■ 待机电流：＜30mA；工作电流：80－150mA。
■ 编程器采用40针3M镀金插座，可直接对8脚到40脚的DIP器件进行编程。
■ 通过贴片适配器或ICSP，可支持贴片器件或引脚数大于40PIN的器件。
■ 具有USB和串口两种通信方式，方便没有串口的笔记本电脑使用，USB与串口的切换全电子开关自动切换，不需要手动跳线。
■ 对于10FXXX系列的直插器件也可以直接在座上烧与，不需要适配器（较多几千元的编程器烧10F系列芯片都要加适配器的）。
■ 支持器件全，支持的器件包括PIC10xxx / 12xxx / 16xxx / 18xxx，还支持24xxx与93Cxx的串行EEPROM。
■ 器件算法完全由软件实现，硬件具有在线升级功能，有效保护用户投资利益。
■ 有完善的过流保护电路，不会因芯片短路而损坏编程器。
■ 连接USB口通讯时，可不用外接电源。
■ 内置高速单片机，自动校验数据，确保系统可靠性。
■ 高速编程，烧录PIC16F72，擦除 + 查空 + 编程 + 验证，仅3秒。
■ 采用表面贴片工艺生产，可靠性高，使用寿命长。
■ 编程器体积小巧，适合外出携带。
■ 通过内置的ICSP接口（ICSP接口完全兼容于Microchip的ICD接口），可以直接支持ICSP（在线路板编程）而无需任何附加装置，用户可以等电路板焊好后，最后再写入程序，对于Flash单片机，更是可以完成在线升级功能。

编程器软件特点

■ 全中文界面，中文在线帮助系统，方便用户使用。（连配置位的设置也全部做成了中文的，有利于初学者使用）。
■ 同时我们还提供了英文版的烧写软件，为海外客户的使用提供了方便。
■ 具有设定芯片接触可靠后自动编程功能，便于批量生产。（只需把芯片放入而无需按任何安按键即可完成芯片的烧写）。
■ 具有编程计数功能，可预设烧写数量，并对烧写数量计数。
■ 系列号自动增加功能，可设置自增区域（ID/ROM/EEPROM区)/自增进制（16进制/10进制)/自增起始地址/结束地址/自增步长，可设置自增时忽略高字节。
■ 自动识别文件中的配置字及内部EEPROM数据。
■ 全面的信息提示，烧写的过程同时有声音提示，让用户清楚了解工作状态。
■ 具有自动检测编程器硬件功能，软件启动时自动检测及设置编程器硬件，无须手动设置及可使用。
■ 设有烧写数据监测。通过计算校验和，能够立即发现烧写数据是否被改变.校验和公式遵从Microchip定义。
■ 可以方便地读出芯片程序区的内容。
■ 兼容Windows98和Windows2000/NT，Windows XP，Windows 2003等操作系统。
■ 程序支持*.HEX或*.BIN文件的载入，可支持*.BIN文件保存为*.HEX格式。
■ 缓冲区填充功能。
■ 可以自动保护芯片的时钟校准值不被擦除。
■ 可以直接烧写解密单片机获得的BIN文件而不需要做任何的设置。
■ 自动更新文件，用于产品开发调试更方便。

编程器的烧写速度（以下为实测）

以上为芯片程序几乎=满容量时的擦除 + 查空 + 编程 + 校验所有步骤的实测时间，实际使用时根据程序大小会有不同

编程器支持器件列表：（软件将随PIC的新推出器件不断升级，升级方便，本编程器硬件软件都支持在线升级，升级信息将在网站公布）

同时支持更多其它厂家的兼容串行EEPROM，93CXX同时支持8Bit与16Bit两种烧写方式，软件不断升级将支持更多器件， 带*号的型号只支持ICSP在线烧写。

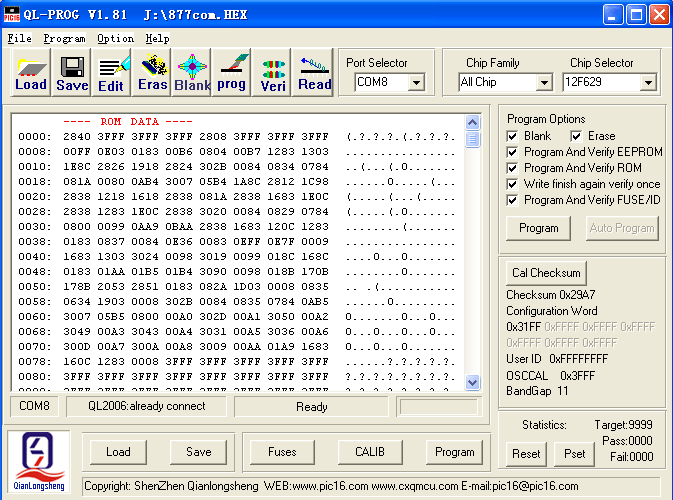

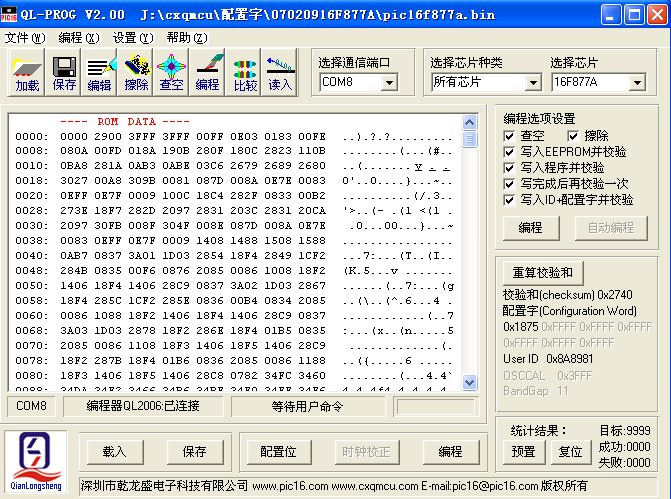

下面是这个操作简单、使用方便的QL2006的编程器软件界面

中文界面:

英文界面：

PIC的工程师特别是初学PIC的朋友们，最头痛的可能也非编程器的配置位设置莫属了，相信很多朋友都碰到过类似的问题，幸幸苦苦写好一个程序，软件调试全部都正常，可是烧进片子怎么样也运行不正常，头痛啊！！几天找不到问题，最后且发觉是配置位选错了，或编程器的配置位选择难于理解。

如果你选择了QL2006编程器，就没有上面的问题出现了，其配置位友好的选择界面和中文的标识，相信再初学PIC单片机的朋友也不会选错了，让我们来看看它的配置位选项吧，如下图：

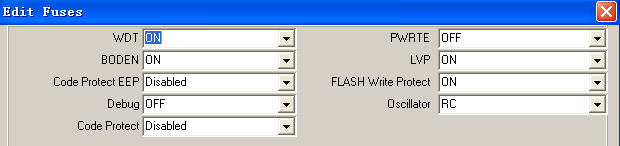

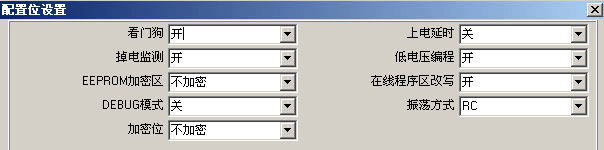

下面这个是87X系列芯片的配置位设置界面.

中文界面:

英文界面：

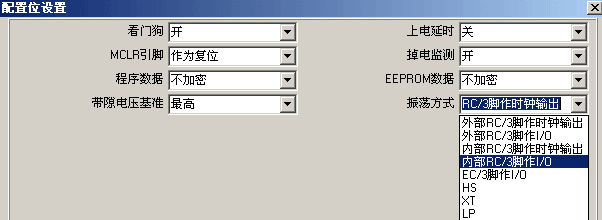

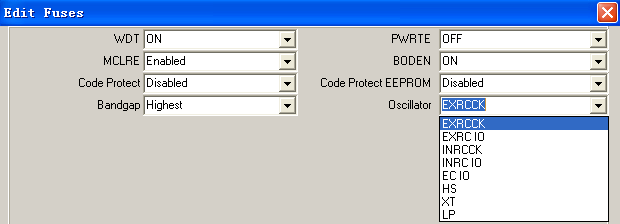

我们再看看12F629等带内部时钟芯片的配置位设置界面:

中文界面：

英文界面:

本编程器QL2006采用边编程边校验的方式：

关于边编程边校验。所谓边编程边校验，是指编程器在每编程一个字节后，都先校验当前编程的字节的正确性，如果不正确，则要继续进一步烧写，直至编程正确或超过限定次数报错。PIC系列芯片有一个特点，就是加密以后将不能被进一步编程，因此加密位总是在最后才写入。这样，如果编程器在编程的过程中没有随时校验编程的正确性，而其中又有某个字节尚未烧写正确的话，最后写入加密位后，也就失去了本来可以进一步烧写的机会，造成不必要的芯片报废。

如何检验一个编程器是否是边编程边校验的？

其实方法很简单，接好编程器后，不放入芯片，进行编程操作（注意不应该写空数据FF，缓冲区内应该有内容），这时因为没有放芯片，因此校验肯定会不正确，如果编程器一开始马上就报告烧写错误，说明该编程器是随时校验的，反之，如果看到编程器要等到所有数据都烧写完后，才报告错误，说明该编程器不是边编程边校验的。

关于对串行EEPROM的支持。本产品是支持串行EEPROM的编程。如果您在设计中使用过串行EEPROM，您一定对在程序调试时因为无法知道程序是否将数据正确地写入了EEPROM或无法在EEPROM中预置必要的参数所带来的苦恼记忆尤新，您也就会知道这项功能的重要性。

为什么烧PIC单片机最好用PIC单片机专用烧写器呢?

1. 通用烧写器普遍存在的问题：目前市面上有不少通用烧写器，亦提供PIC单片机的烧录功能。其功能亦有不错的表现，烧写之成功率也不差。但大多数的通用烧写器仍免不了下列几项缺点：

    操作步骤复杂：由于必须同时提供多种品质烧写使用，且每一品牌又有多种系列产品。无可避免的，操作上势必多出许多步骤。如果再对该产品不熟，要对号入座，还真得费一番功夫。

    会挑个人计算机（PC）：在软件方面、时序（Timing）必须由个人计算机（PC）产生，然而新旧计算机之执行速度相差数倍甚至百倍，至使太新或太旧PC的没法使用。 在硬件方面、由于阻抗的匹配和I/O端口设定的问题，使得传输工作就跟得了癌症一样，回天乏术。

2. 配置位设计不直观，或采用英文配置位标示，这给对PIC配置位不熟的使用者及为不便。

3. 大部分通用编程器不能读入HEX文件或BIN文件中的配置位及EEPROM，每次烧写都需要手动设置，非PIC专业工程师更是不知道如何设置这些，我们的QL系列编程器可以自动读入HEX文件或芯片解密后获得的BIN文件中的配置字与EEPROM，完全不需要手动设置，即使外行人用它也能正确烧写PIC单片机。

4. 大部分通用编程器在执行擦除命令时会被PIC单片机内部的时钟校准值擦掉，从而使得较多的芯片因此被浪费或不能获得准确的内部时钟，我们的QL系列编程器具有自动保护芯片内部时钟校正值的功能，即使你的芯片用我们的编程器擦写过100000次，芯片的内部时钟校准值还是同样保留MICROCHIP出厂值。

5. 烧写速度慢，通用烧写器因为支持的器件多，在软件上要做的工作量也就会增加很多，较多的厂家也不会针对PIC器件而专门做优化，这样就造就了通用编程器烧写PIC器件速度慢的缺点，实测较多国内上仟元的通用编程器烧写PIC芯片的速度比我们的QL2006慢许多，有的甚至慢好几倍。

QL2006 USB/RS232接口	QL2006 ICSP在线下载接口	QL2006配套的ICSP在线下载线与MCD2/ICD2的下载线完全

产品清单：

1. QL2006主机一台.
   2. 直流电源一个.
   3. USB电缆一条.
   4. 串口电缆一条.
   5. ICSP在线下载电缆一条.
   6. 产品光盘一张.（含MPLAB IDE开发平台，烧写软件）
   7. 产品保修卡一张.

QL2006 / QL-PIC280 PIC编程器USB驱动程序、说明书下载  >>>  进入下载页面
